Congélateur spiral ou tunnel : le premier critère de choix
Ces deux familles d'équipements ne sont pas en concurrence de remplacement : elles se répartissent selon les conditions de l'atelier. Le modèle spiral enroule le trajet de convoyage en tour, en échangeant de la hauteur contre de la surface au sol ; le modèle tunnel déploie le trajet en ligne droite, en échangeant de la longueur contre de la hauteur. Le choix dépend d'abord de ce que permet le bâtiment.
| Critère de sélection |
Congélateur spiral |
Congélateur tunnel |
| Structure de convoyage |
Convoyage hélicoïdal multi-niveaux en spirale |
Convoyage rectiligne à plat |
| Surface au sol à capacité égale |
Environ 1/3 d'une ligne de congélation traditionnelle |
Nécessite une longue zone rectiligne |
| Conditions d'atelier |
Hauteur sous plafond suffisante, surface au sol limitée |
Longueur au sol suffisante, hauteur sous plafond standard |
| Forme des produits |
Produits unitaires, granulés, blocs pouvant être posés à plat sur la bande à mailles |
Produits unitaires à mettre à plat et à stabiliser, produits panés |
| Échelle de capacité |
De l'extension d'un atelier moyen à la montée en échelle d'une grande entreprise |
Production de masse à moyenne et grande échelle |
| Cas typique |
Surface d'atelier limitée, implantation à haute densité |
Atelier long et étroit, produits à stabiliser en ligne droite |
Nous fabriquons à la fois les trois familles d'équipements de congélation que sont le spiral, le tunnel et le lit fluidisé ; lors de la sélection, vous pouvez nous communiquer ensemble les dimensions au sol de l'atelier et la hauteur sous plafond, et nous vous indiquerons la famille la plus adaptée.

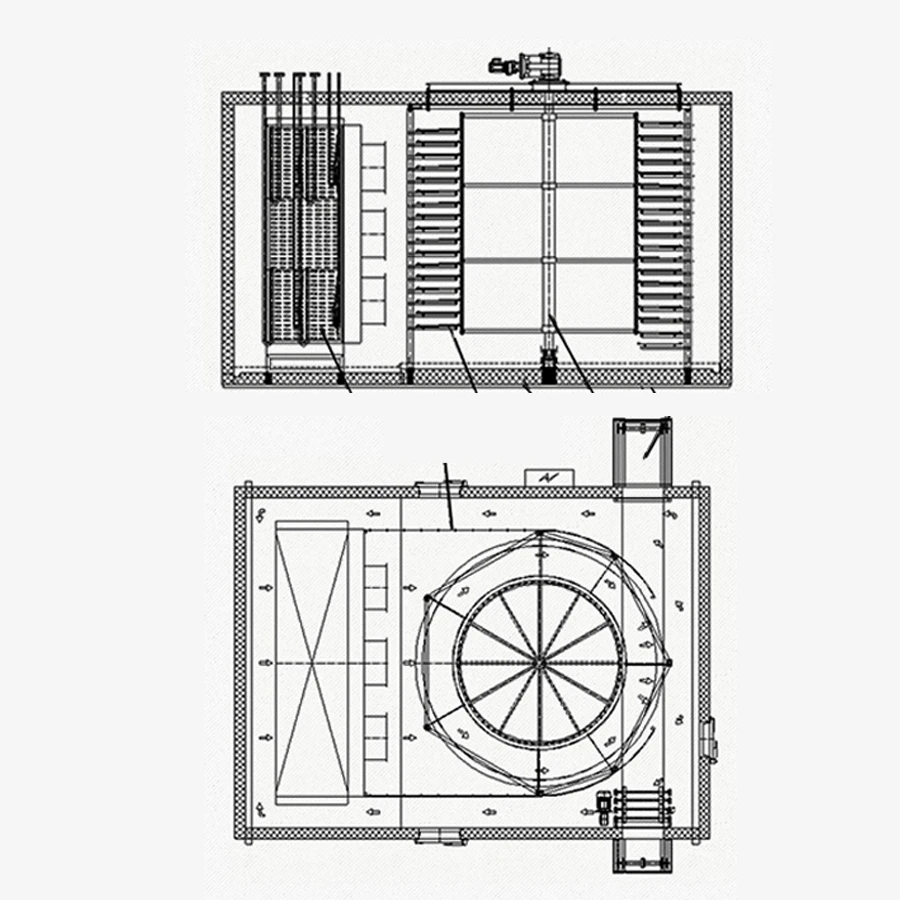

Principe de structure : convoyage hélicoïdal et gaine annulaire symétrique à refroidissement pénétrant 360°
| Étape |
Fonction |
Point clé |
| ① Convoyage hélicoïdal multi-niveaux |
Les denrées sont transportées en continu sur la bande à mailles qui s'enroule en spirale dans la tour |
Échange de la hauteur contre la surface au sol ; à capacité égale, environ 1/3 de la surface |
| ② Refroidissement par gaine annulaire symétrique |
Évaporateur à ailettes haute efficacité + ventilateur de circulation à haute pression ; circulation d'air froid à température constante sur tout le volume de l'enceinte |
−35 °C sur tout le volume, refroidissement pénétrant à 360° sans angle mort |
| ③ Franchissement rapide de la zone critique de formation des cristaux de glace |
Congélation et stabilisation rapides sous un fort souffle d'air pénétrant |
Préserve la structure cellulaire et évite, après décongélation, l'eau exsudée, le ramollissement, la fissuration et le collage |
La troisième étape est déterminante pour la qualité du produit congelé : plus une denrée séjourne longtemps dans la zone critique de formation des cristaux de glace, plus les cristaux grossissent et plus la structure cellulaire est endommagée. Le rôle de la gaine annulaire symétrique est de permettre à chaque niveau et à chaque point de la tour d'être traversé par un air froid d'intensité égale ; si la gaine n'était pas symétrique, un écart de température marqué apparaîtrait entre l'anneau intérieur et l'anneau extérieur de la tour, et la qualité ne serait plus uniforme au sein d'un même lot.
Les quatre avantages clés du congélateur spiral
1. Encombrement réduit : à capacité égale, seulement 1/3 d'une ligne de congélation traditionnelle
Grâce à une structure de convoyage hélicoïdale multi-niveaux de conception avancée, à capacité égale, la surface au sol occupée ne représente que 1/3 de celle d'une ligne de congélation traditionnelle, ce qui économise considérablement l'espace d'atelier et répond parfaitement aux besoins en surface de l'extension d'un atelier de taille moyenne comme de la montée en échelle d'une grande entreprise, en réduisant nettement les coûts de construction et d'exploitation des locaux. Pour un atelier ancien déjà existant, ce point est souvent plus déterminant que le prix de l'équipement lui-même : sans surface suffisante, la meilleure des solutions de capacité ne peut pas être mise en œuvre.
2. Acier inoxydable 304 et conception hygiénique HACCP
L'ensemble de l'équipement est conçu en stricte conformité avec les normes de sécurité de la production alimentaire : la machine est réalisée en acier inoxydable 304 de qualité alimentaire, et le bâti, la bande à mailles de convoyage ainsi que l'intérieur de la cavité sont sans angle mort, résistants à la corrosion et faciles à nettoyer, en parfaite adéquation avec le référentiel HACCP de production alimentaire ; cela évite efficacement la contamination des denrées et convient à tous les environnements de transformation alimentaire à exigence d'hygiène élevée. L'enceinte est réalisée en acier inoxydable double face avec isolation polyuréthane haute densité, dont l'excellente rétention du froid réduit au maximum les pertes de frigories, pour une économie d'énergie obtenue par la structure elle-même.
3. Commande intelligente PLC et réglage continu de la vitesse par variateur
Pour répondre aux besoins de production intelligente et sans opérateur des usines alimentaires modernes, l'équipement embarque un système de commande intelligent PLC associé à une interface tactile ergonomique : utilisation simple, réglages précis. La machine prend en charge le réglage continu de la vitesse par variateur : le temps de congélation, la vitesse de convoyage et la température de l'enceinte se règlent librement selon la catégorie de denrée et le besoin de capacité, avec une large plage de réglage et une grande adaptabilité, ce qui permet de satisfaire les exigences de congélation de denrées aussi variées que fruits et légumes, viandes, produits de la mer, plats préparés, pâtisseries et produits frits.
L'équipement assure une opération intégrée entièrement automatique d'alimentation continue, de congélation rapide et de déchargement, sans surveillance humaine permanente, ce qui réduit nettement les coûts de main-d'œuvre.
4. Dispositif de tension automatique anti-dérapage de bande et dégivrage-évacuation intelligent
La structure spiral impose à la bande à mailles une exigence de stabilité de fonctionnement plus élevée que le convoyage rectiligne : dès que la bande dérape, toute la tour spiral doit être arrêtée pour être réglée. C'est pourquoi l'équipement est doté d'un dispositif de tension automatique anti-dérapage de bande et d'un système intelligent de dégivrage et d'évacuation : grande stabilité en fonctionnement, faible taux de panne, évitant efficacement le dérapage de la bande ainsi que l'accumulation d'eau et le givre dans l'enceinte, et garantissant 24 heures de fonctionnement continu et stable de la ligne de production. Par rapport à un équipement de congélation traditionnel de même spécification, l'économie d'énergie est notable puisqu'elle peut atteindre 30%-40% d'économie d'électricité pour l'entreprise, ce qui réduit efficacement le coût énergétique de production sur la durée.
Les quatre problèmes courants du congélateur spiral et leurs solutions
| Problème courant |
Cause racine |
Solution |
| Dérapage de la bande à mailles |
Tension inégale lors du convoyage en spirale, dérive cumulée après un fonctionnement prolongé |
Dispositif de tension automatique anti-dérapage de bande, correction continue de la tension |
| Accumulation d'eau et givre dans l'enceinte |
Évacuation insuffisante de l'eau de dégivrage, qui stagne puis regèle dans l'enceinte |
Système intelligent de dégivrage et d'évacuation, évacuation ordonnée de l'eau de dégivrage |
| Eau exsudée, fissuration et collage après décongélation |
Séjour trop long dans la zone critique de formation des cristaux de glace, cristaux grossiers |
Gaine annulaire symétrique + circulation à haute pression, franchissement rapide de la zone critique |
| Consommation d'énergie élevée |
Isolation insuffisante de l'enceinte et pertes de frigories, dégivrage fréquent |
Acier inoxydable double face + isolation polyuréthane haute densité, meilleure rétention du froid |
Ces quatre problèmes ont un point commun : ils relèvent tous de la conception de la structure, et non de l'opération. Le dérapage de la bande et l'accumulation d'eau dans l'enceinte sont des risques structurels propres aux équipements spiraux, qu'aucune bonne pratique opératoire ne peut compenser ; la qualité de congélation et la consommation d'énergie dépendent, elles, de la symétrie de la gaine et des performances d'isolation. Le point clé de la sélection d'un congélateur spiral est donc d'examiner la conception de la structure et la solution de gaine, et non de s'en tenir à la température nominale.
De la matière première au produit fini : comment configurer l'amont de la congélation
Acheter un seul congélateur spiral et équiper une ligne complète de prétraitement avant congélation sont deux projets distincts. La congélation rapide est la dernière étape de la transformation alimentaire, et la performance de chacune des étapes qui la précèdent se répercute dans la tour de congélation.
| Poste |
Fonction |
Articulation avec la congélation |
| Lavage |
Éliminer les impuretés de surface et les micro-organismes |
Une surface trop mouillée augmente la charge de givre dans l'enceinte |
| Prétraitement |
Découpe, blanchiment, enrobage, panure, etc. |
La dimension et l'épaisseur de coupe déterminent directement le temps de congélation nécessaire |
| Tri |
Classer par calibre et écarter les produits non conformes |
L'homogénéité du calibre détermine l'uniformité de la congélation au sein d'une même tour |
| Congélation rapide |
Franchir rapidement la zone critique de formation des cristaux de glace pendant le convoyage spiral |
Étape centrale, à faire correspondre à l'état des denrées issu des étapes précédentes |
| Emballage et entreposage à l'état congelé |
Isoler de la vapeur d'eau et de l'oxygène, puis mettre en entreposage congelé |
La conformité de la température de sortie détermine directement la durée de conservation |
Le point le plus fragile d'une ligne complète réside souvent dans la correspondance entre le prétraitement et la congélation rapide : lorsque l'épaisseur de coupe double, le temps de congélation nécessaire ne double pas simplement ; et pour les produits enrobés ou panés, la forte teneur en eau de surface alourdit nettement la charge de givre en début de tour. Comme la hauteur de la tour spiral est fixe, le temps de séjour des denrées dans la tour se règle principalement par la vitesse de la bande à mailles : il est donc d'autant plus important de communiquer au fabricant la dimension et le poids de chaque pièce dès la phase de sélection, plutôt que d'attendre les essais de mise en service pour ajuster.

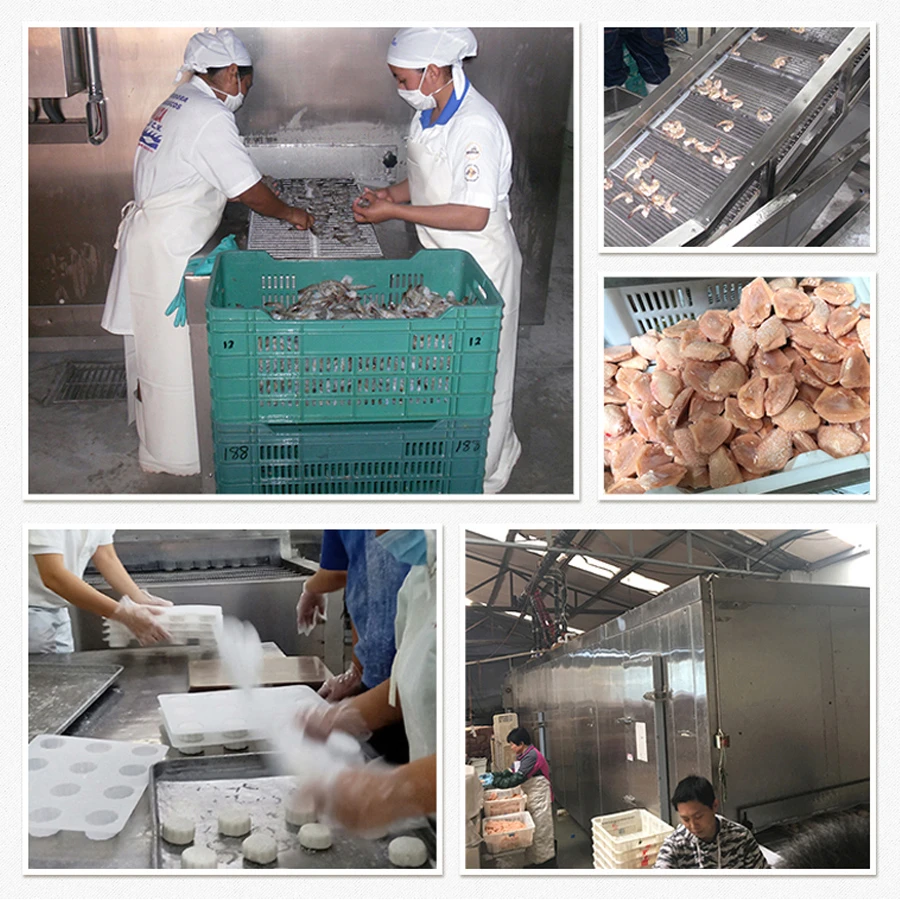

Domaines d'application et produits transformables
| Critère |
Contenu |
| Cinq grands domaines d'application |
Fruits et légumes, produits de la mer, produits carnés, plats préparés et pâtisseries, produits frits et panés |
| Denrées typiques |
Frites, grains de maïs, petits pois, fraises, mangues ; poissons et crevettes, calamars, boulettes de poisson, chair de crevette ; morceaux de poulet, brochettes, produits carnés préparés, morceaux de viande fraîche ; raviolis, boulettes de riz gluant, brioches à la vapeur, produits de boulangerie semi-finis ; snacks panés et semi-finis frits |
| Rendement du produit fini |
Les fruits et légumes conservent leur goût frais et leurs vitamines ; les produits de la mer gardent leur saveur d'origine ; les produits carnés restent fermes, sans exsudation de sang ; les plats préparés et les pâtisseries congelés restent séparés sans coller et gardent un aspect intact ; les produits panés conservent une croûte croustillante qui ne ramollit pas |
| Clients concernés |
Entreprises alimentaires en extension d'atelier de taille moyenne, en montée en échelle de grande envergure, ou créant une nouvelle ligne de congélation rapide |
La polyvalence de l'équipement est son atout le plus concret : le même congélateur spiral permet aussi bien la congélation rapide de fruits et légumes en unités individuelles que la production de snacks panés ou de raviolis et boulettes de riz gluant ; les catégories de produits peuvent être changées rapidement au gré des tendances du marché, sans qu'il soit nécessaire de dédier une ligne à chaque catégorie.
Questions fréquentes
Quelle est la différence entre un congélateur spiral et un congélateur tunnel ? Comment choisir ?
Les deux ne sont pas en concurrence de remplacement. Le congélateur spiral utilise un convoyage hélicoïdal multi-niveaux qui échange de la hauteur contre de la surface au sol : à capacité égale, sa surface au sol représente environ 1/3 de celle d'une ligne de congélation traditionnelle ; le congélateur tunnel utilise un convoyage rectiligne à plat et convient aux denrées qui doivent être mises à plat et stabilisées. Le critère de choix est celui des conditions de l'atelier : surface au sol limitée et hauteur sous plafond suffisante, on opte pour la spirale ; atelier long et étroit avec hauteur standard, on opte pour le tunnel. Communiquez-nous ensemble les dimensions au sol de l'atelier et la hauteur sous plafond, et nous proposerons la solution la plus adaptée.
Pourquoi le congélateur spiral insiste-t-il autant sur l'anti-dérapage de la bande à mailles ?
La structure spiral exige de la bande à mailles qu'elle maintienne en permanence une tension équilibrée pendant l'enroulement. En cas de dérapage, toute la tour spiral doit être arrêtée et réglée, ce qui compromet la stabilité d'une production continue de 24 heures. C'est pourquoi l'équipement est doté d'un dispositif de tension automatique anti-dérapage de bande, qui fait de la correction de tension une action permanente plutôt qu'une intervention tardive une fois la dérive devenue manifeste.
L'eau exsudée, la fissuration et le collage du produit après décongélation sont-ils un problème d'équipement ?
Dans la plupart des cas, cela tient à un séjour trop long dans la zone critique de formation des cristaux de glace : des cristaux grossiers percent la structure cellulaire, d'où l'eau exsudée et la fissuration après décongélation. La réponse au niveau de l'équipement consiste en une gaine annulaire symétrique associée à un ventilateur de circulation à haute pression, qui assurent dans l'enceinte une température constante à −35 °C sur tout le volume et un refroidissement pénétrant à 360° sans angle mort, faisant franchir rapidement la zone critique aux denrées ; il est également conseillé de communiquer au fabricant la dimension et le poids de chaque pièce afin de faire correspondre la vitesse de convoyage.
Le congélateur spiral peut-il être personnalisé ?
Oui. Une solution de congélation adaptée peut être conçue sur mesure en fonction des dimensions de l'atelier du client, de sa capacité de production et des catégories de produits transformés. Le nombre de niveaux et le diamètre de la tour spiral déterminant directement la surface au sol et la capacité, il est recommandé de fournir d'abord les dimensions au sol de l'atelier et la hauteur sous plafond disponible, puis de fixer les spécifications de la tour.
Le nettoyage et la maintenance sont-ils faciles ? Que comprend le service après-vente ?
Le bâti, la bande à mailles de convoyage et l'intérieur de la cavité sont sans angle mort, résistants à la corrosion et faciles à nettoyer, en parfaite adéquation avec le référentiel HACCP de production alimentaire ; associés au système intelligent de dégivrage et d'évacuation, ils évitent l'accumulation d'eau et le givre dans l'enceinte. Tous les congélateurs spiraux sont fournis en direct par le fabricant, sans marge d'intermédiaire, et chaque machine passe plusieurs cycles d'essais et de contrôle avant sa sortie d'usine ; nous assurons également une garantie après-vente complète et gratuite : installation, mise en service, formation des opérateurs et maintenance à vie.
À propos de TCA
Shandong TCA Intelligent Technology Co., Ltd. (TCA) est un fabricant à la source spécialisé dans la recherche-développement, la production, la vente et le service après-vente d'équipements complets de transformation alimentaire. Fort de nombreuses années d'expérience dans le secteur des machines alimentaires, il dispose de procédés de fabrication éprouvés, d'un système complet de contrôle qualité et d'une équipe technique professionnelle. Tous les congélateurs spiraux sont fournis en direct par le fabricant, sans marge d'intermédiaire, et chaque machine passe plusieurs cycles d'essais et de contrôle avant sa sortie d'usine, garantissant des performances stables et une qualité conforme pour chaque équipement. La marque propose en outre un service personnalisé clé en main : selon les dimensions de l'atelier, la capacité de production et les catégories de produits du client, une solution de congélation adaptée est conçue sur mesure, avec une garantie après-vente complète et gratuite incluant installation, mise en service, formation des opérateurs et maintenance à vie. À l'avenir, TCA poursuivra ses efforts en recherche-développement pour faire évoluer les performances de ses équipements de congélation et soutenir le développement de haute qualité du secteur de la transformation alimentaire.
Équipements associés : équipements de congélation rapide, congélateur tunnel, congélateur tunnel à lit fluidisé, équipements de lyophilisation sous vide.
Besoin d'une solution et d'un devis pour un congélateur spiral ? Envoyez-nous les catégories et formes de denrées à transformer, la dimension et le poids de chaque pièce, la capacité cible, la température à cœur exigée en sortie, ainsi que les dimensions au sol de l'atelier et la hauteur sous plafond disponible ; nous établirons sur cette base les spécifications de la tour, la solution de capacité et le devis, et nous pourrons organiser un essai avec vos produits.
